該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。起重量為5t；額定起重力矩：幅度50米時達到570kN·m，幅度44米時達到600kN·m，幅度38米時達到630kN·m。
1、 概述
QTZ63（5010）塔式起重機是充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。起重量為5t；額定起重力矩：幅度50米時達到570kN·m，幅度44米時達到600 kN·m，幅度38米時達到630 kN·m。
該機特點：
（1）工作幅度50米，增加了塔機的工作空間。
（2）整機外形美觀大方。
（3）工作方式多，使用范圍廣。有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度33.8米，附著高度二倍率119米、四倍率60米。
（4）工作速度高，調速性能好，工作平穩，效率高。
起升機構采用三速電機和單速比減速器，能實現重載低速、輕載高速，速度可達68m/min。
小車變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。
回轉機構采用繞線電機配以行星齒輪減速器、液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。
（5）吊臂采用剛性雙拉桿懸掛，剛性好、自重輕、斷面小、風阻小、受力均勻、外形美觀。
（6）各種安全裝置齊全，可保證工作安全可靠。
（7）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。
（8）使用方便維修簡單。
該機獨立工作狀態鋼結構自重（不含配重、基礎、機構）21.39t，總裝機容量25.9kW，廣泛適用于高層飯店、居民住宅、工業建筑等中型建筑工程，是廣大中小建筑企業理想的建筑施工機械。
2、 起重技術性能

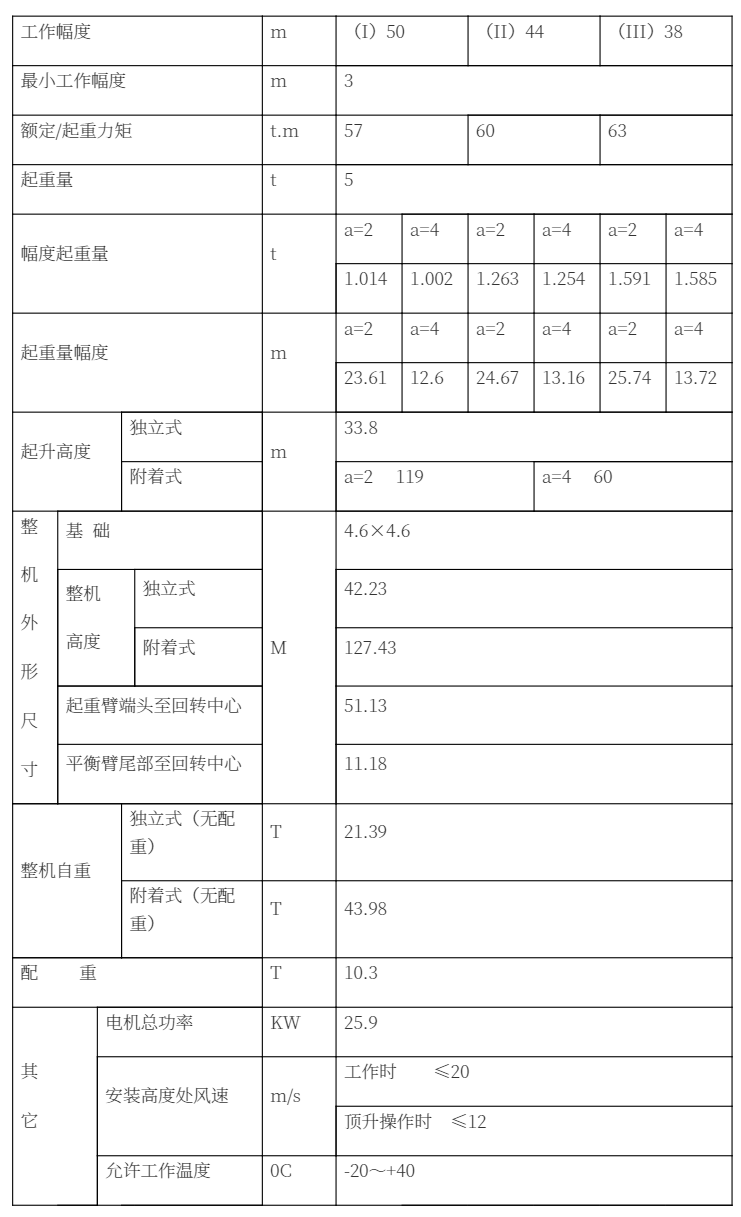

2.1 技術性能參數表（表一）
表一 技術性能表
