該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為40t·m。

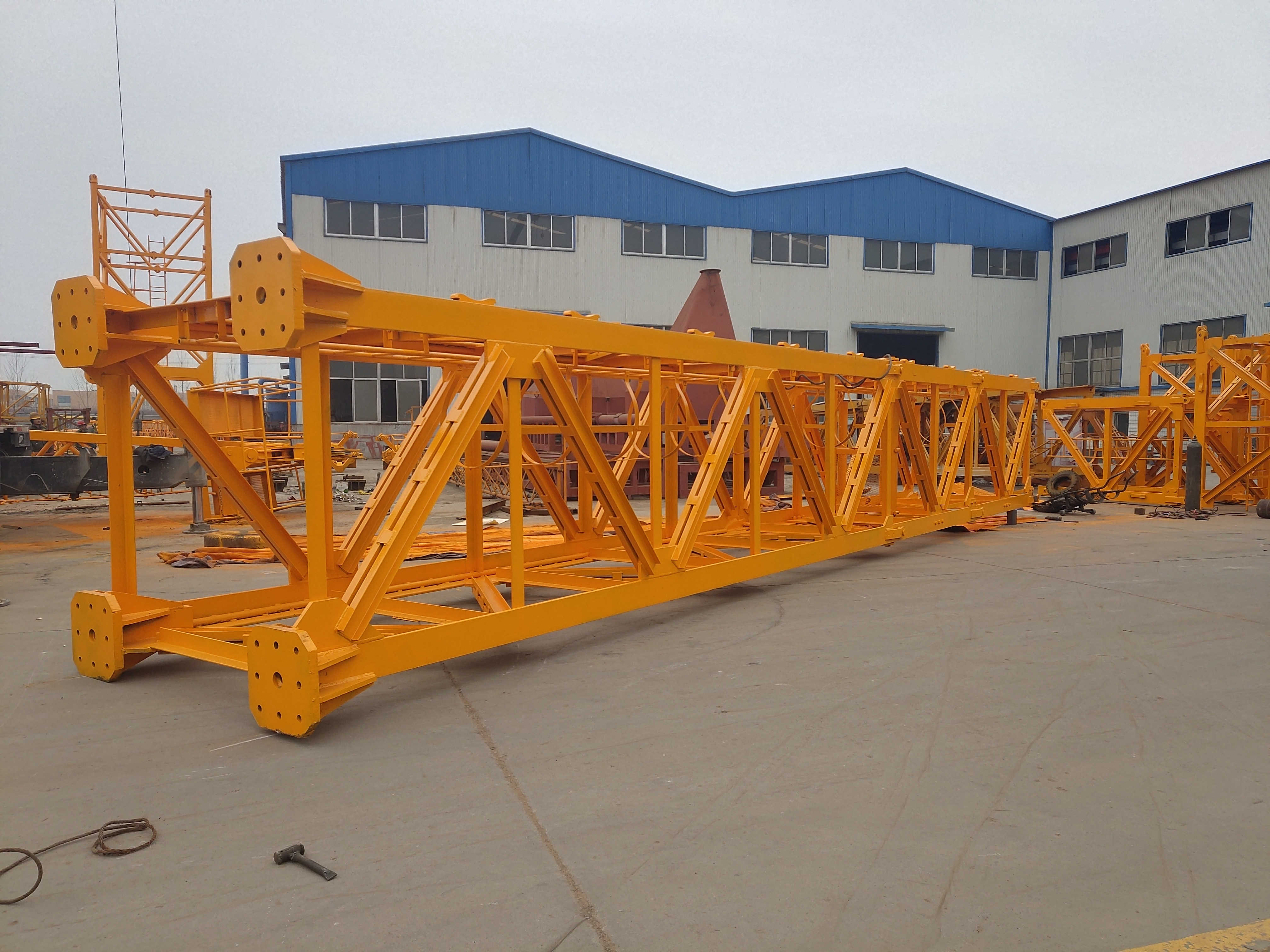

1、 概述

QTZ50(5008)塔式起重機是山東雙豐重工機械有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。

該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為40t·m。

該機特點：

（1）最大工作幅度50米，增加了塔機的工作空間。

（2）整機外形美觀大方。

（3）工作方式多，使用范圍廣,有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度30米，附著高度二倍率120米、四倍率60米。

（4）工作速度高，調速性能好，工作平穩，效率高。

起升機構采用三速電機和單速比減速器，能實現重載低速、輕載高速，最大速度可達67.14m/min。

小車變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。

回轉機構采用繞線電機配以行星齒輪減速器、液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。

（5）吊臂采用剛性雙拉桿懸掛，剛性好、自重輕、端面小、風阻小、受力均勻、外形美觀。

（6）各種安全裝置齊全，可保證工作安全可靠。

（7）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。

（8）使用方便維修簡單。

該機獨立工作狀態自重（不含配重、基礎）24.02t，總裝機容量26.7kW，廣泛適用于高層飯店、居民住宅、工業建筑等中型建筑工程，是廣大中小建筑企業理想的建筑施工機械。

2、 起重技術性能

2.1 技術性能參數表（表一）

表一     技術性能表

•
